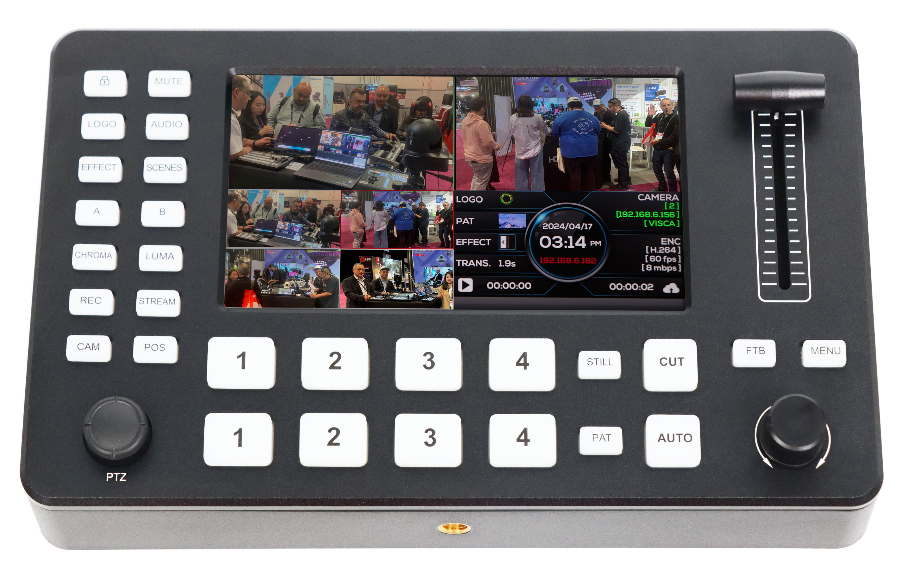

KEY-04H-DBT四路HDMI导播切换台
4路HDMI视频 5英寸显示屏 支持抠像 支持PTZ云台控制 支持直播推流
产品特点：
- 5英寸全高清LCD显示屏
内置5英寸显示屏，导播监看一体化；
- 支持T型推杆切换视频输出控制
阻尼手感推子，支持30种切换特效；
- 4路HDMI输入视频源，2路PGM HDMI输出
支持多达4路视频输入，支持最高1080P60画面输入；
1路UVC视频信号输出；
- 支持RTMP推流协议，随时直播
支持RTMP,RTMPS流媒体协议实现推流；支持码流大小设定，支持2个地址同时推流；
- 双HDMI接口输出
两个通道都可以输出PGM；
- 多种PIP布局及转场效果，根据需求随意转换
支持多种PIP和POP布局以及多种转场功能；
- MP4视频录制，留住精彩的作品
支持MP4格式视频录制和保存；
支持USB移动硬盘存储；
- 方便快捷的摄像机控制功能
4D摇杆PTZ控制；支持VISCA Over IP控制协议；
- 强大的WEB控制后台
支持远程通过WEB后台进行操控导播和参数配置，支持WEB设备升级；
- 支持中英多个语言操作界面
支持简体中文、以及英文操作界面，方便切换。
规格参数：

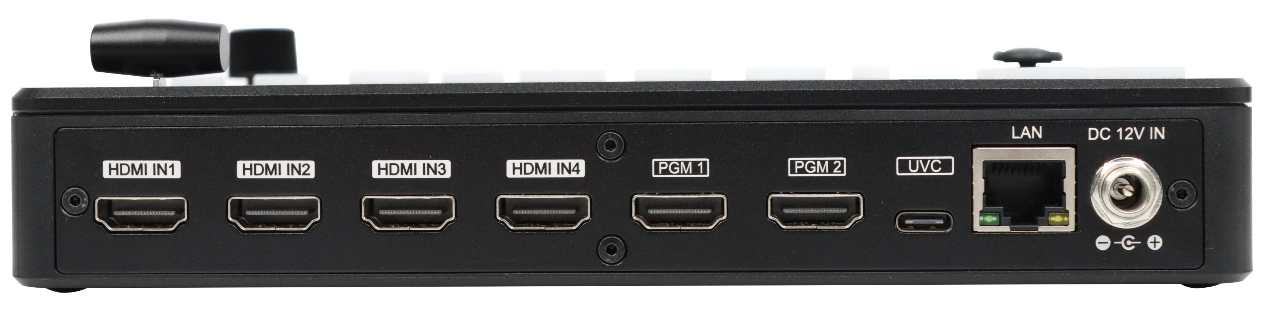

| 设备接口 | |
| 视频输入接口 | 4路HDMI |
| 视频输出接口 | 2路HDMI同时输出，支持PGM
1 路USB 输出，USB支持音频和视频输出 1路IP输出，支持RTMP、RTMPS 支持UVC和IP同时输出 |
| 音频输入接口 | 4组HDMI音频输入
2路3.5mm MIC IN 输入 |
| 音频输出接口 | 1 组3.5mm耳机监听插孔 |
| RJ45以太网 | RJ45x1、以太网支持10/100/1000 BaseT，可用于流媒体直播、后台设置、软件更新 |
| 计算机接口 | 1xUSB TYPE C 用于UVC视频输出
1xUSB TYPE A；外接U盘存储（FAT32、NTFS、exFAT） |
| 格式参数 | |
| 视频输入格式 | 1080p60/59.94/50/30/29.97/25/24/23.98
1080150/1080i60 720p 60/59.94/50/30/29.97/25/24/23.98 576i/480i/576p/480p |
| 视频输出格式 | 1080p 60/50/30/25/24
1080i50/1080i60 |
| HDMI色彩空间 | RGB/YUV |
| USB采集输出 | 最大1080P60，支持USB音频输出 |
| 本地文件播放 | 图片文件格式：PNG，JPG，BMP |
| 文件录制格式 | MP4 |
| 存储介质 | 支持U盘存储（FAT32,NTFS,exFAT） |
| 文件录制分辨率 | 1920×1080 |
| 文件实时回放 | 支持 |
| 产品规格 | |
| 视频系统 | FULL HD |
| 监看屏幕 | 5寸 |
| 监视器最低分辨率要求 | 1920×1080像素 |
| 台标LOGO | 1组 |
| 时钟显示 | 支持 |
| 操作模式 | 横屏(16:9) |
| Tally | 支持(Tally控制盒子需要另外购买) |
| 特技切换 | CUT & AUTO |
| 特技效果 | 36种特技，切换时长可以设置 |
| 画中画模式 | 支持（8种PIP及POP模式） |
| 图层 | 背景、A、B、LOGO 多图层
图层编辑支持：大小、位置，图形遮罩、区域遮罩、 |
| 抠像 | Chroma key , Luma Key |
| 语言模式 | 简体中文、英文 |
| 音频 | |
| 调音台 | 4路音频虚拟调音台，可以对每个通道进行开关和模式设置 |
| 模拟音频输入 | 2路3.5mm MIC IN输入，增益范围（-60-24db) |
| 模拟输入延迟 | 0-500ms |
| 模拟音频输出 | 1 路非平衡立体声输出 line out
1 路耳机监听输出 |
| 音频输入电平范围 | 0dB~60dB |
| 音频采样率 | 48kHz |
| 音频格式 | AAC 编码；推流和录制 2通道，16bit, 压缩码率支持：128k（默认）、48k、64k、96Kbps; |
| PTZ云台控制 | |
| PTZ控制 | VISCA Over IP控制协议 |
| PTZ控制数量 | 4路 |
| PTZ摄像机控制方式 | 4D摇杆 |
| PTZ光圈控制 | 支持 |
| PTZ聚焦控制 | 支持，手动/自动 |
| PTZ曝光控制 | 支持，手动/自动 |
| PTZ曝光模式 | 红增益值、蓝增益值调整 |
| TALLY 指示 | 配套TALLY控制盒子（DB-15)可对摄像机进行TALLY灯切换同步控制 |
| 远程控制 | 支持手机控制、WEB网页控制 |
| 软件更新 | |
| 固件升级 | 使用以太网接口直接连接到Windows计算机。 |
| 电源 | |
| 输入电压 | 外部12V 2A电源供应 |
| 输入电流 | 3 A（最大） |
| POE | 不支持 |
| 额定功率 | 36W（最大） |
| 其它 | |
| 使用环境 | 室内 |
| 工作温度 | 0~40℃ |
| 存储温度 | -10~60℃ |
| 颜色 | 黑色 |
| 外形尺寸 | 200（长）* 127（宽）* 45（高）mm（含摇杆高度） |
| 质量 | 约1kg |
应用场景：
