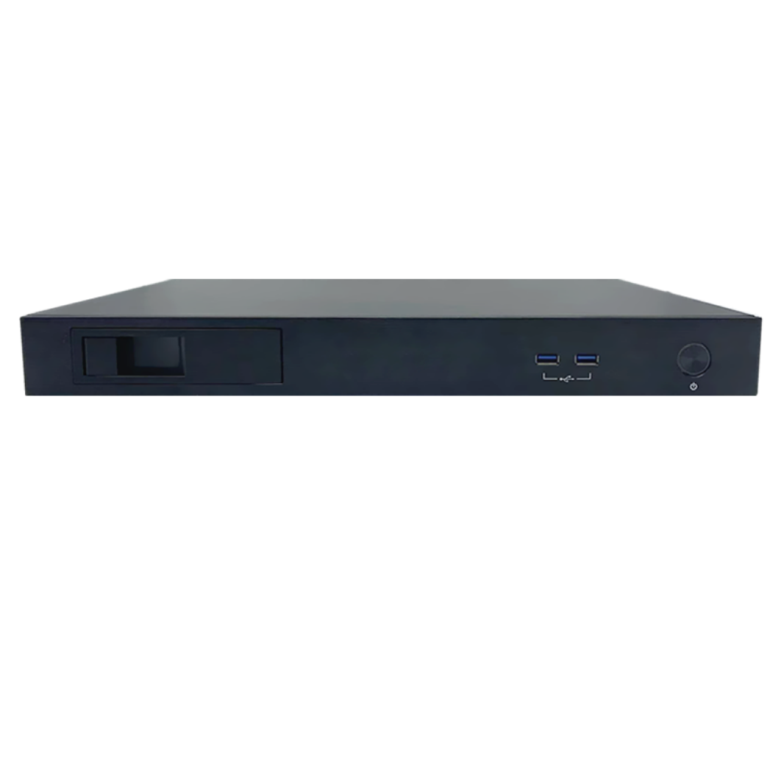

4K录播一体机XK-B30-4L

1.产品概述

该款会议录播一体机是一款嵌入式高性能的录播产品，终端集成音视频采集处理、编解码、导播、录制存储、点播、直播等功能于一体。产品支持4路HDMI输入 和4路线性音频输入；2路HDMI输出和2路线性音频输出。且支持4KHDMI信号输入输出。且设备支持可热插拔硬盘，极大的方便客户维护和更换存储。简单明了的设计UI设计，特别适合会议、培训、医疗等需要多路信号导播、录制、存储、直播的应用场景。

2.产品功能与特点

3.1纯嵌入式设计

• 系统采用纯嵌入式系统，ARM四核处理器方案，高稳定，低功耗

• 配备5寸可插拔硬盘托架，支持主流大容量硬盘

• 支持7*24小时工作

3.2视频接入方式多样化

• 支持通过RTSP协议将画面接入

• 支持通过ONVIF协议将画面接入

• 支持通过HDMI方式将画面接入（HDMI接口最高可支持3840*2160画面接入，

并向下兼容1920*1080等常规分辨率）

3.3视音频组合方式多样化

• 支持HDMI 输入内嵌音频和3.5mm线性音频同时输入；

• 支持不同的录制流/直播流可以选择不同音频输入信号源或组合；

3.4高清视频录制

• 电影通道最高可支持录制1920*1080@60分辨率视频或 3840*2160@30 分辨率视频

• 支持分段录制、定时录制

• 支持MP4、TS等录制格式，方便各类播放器播放和软件编辑

• 置高速稳定1TB硬盘/2TB硬盘可选，用于录制文件本地存储数据，支持存储空间扩展；

3.5多协议视频直播

• 支持通过RTMP、HLS等协议直播，便于与第三方平台和系统进行对接

• 支持电影通道+资源通道同时直播，

3.6导播多样化管理

• 支持8种布局模式，响应不同场景需要

• 支持14种转场特效，使画面切换柔和自然

• 支持字幕、台标、片头片尾功能，并支持预设，用户轻点即可快速调用，使导播更便捷

3.7录制文件高效管理

• 支持在软件界面对录制文件进行一键回放、删除

• 支持外接U盘、移动硬盘等存储设备，并对录制文件进行一键拷贝或自动拷贝

• 支持通过FTP将录制文件传输至相关平台

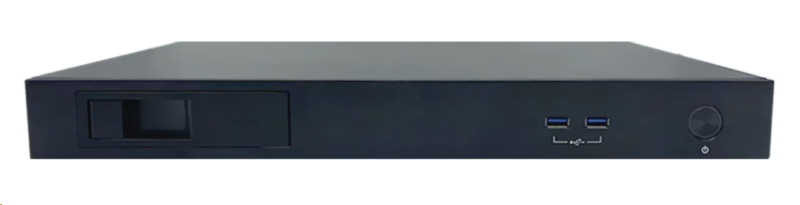

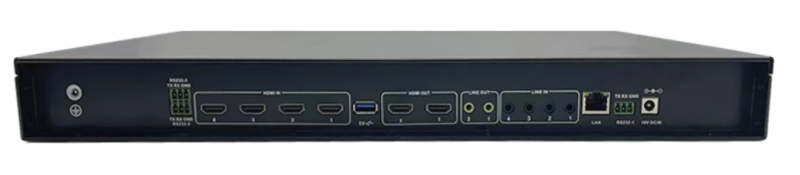

3. 产品接口说明

1	电源开关	2	USB2.0接口*2
3	可插拔硬盘托架	4	电源输入接口
5	RS232串口	6	千兆以太网接口
7	LINE IN接口*4	8	LINE OUT接口*2
9	HDMI OUT接口*2	10	USB3.0接口
11	HDMI IN接口*4	12	RS232串口*2
13	接地螺丝

4.产品技术规格

系统单元	操作系统	Linux
	机身存储	3.5寸可插拔硬盘托架，支持主流硬盘；推荐采用监控级及以上规格的3.5寸硬盘
	一键系统还原	一键还原系统按键
	支持协议	HTTP、UDP、TCP、HLS、RTMP、RTSP、ONVIF、WEBSOCKET、FTP、NTP、DHCP、SIP
	前置实体按键	电源开关
视频单元	视频编码标准	H.264，H.265
	输入分辨率	3840×2160p@30、1920×1080p@60、1920×1080p@30、1600×1200P60、1680×1050p@60、1600×900P60、1440×900P60、1280×1024p@60、1280×960p@60、1280×800p@60、1280×720p@60、720×480p@60、640×480p@60
	输出分辨率	1920*1080
	视频录制格式	MP4，TS
	视频录制码率	256kbps~20480Kbps可调
	录制码率控制	CBR、VBR、AVBR、QVBR、CVBR、FIXQP、QPMAP
	视频录制帧率	25～60fps
	视频直播格式	RTMP、RTSP、HLS
	视频直播码率	256kbps~20480Kbps可调
	视频直播帧率	25～30fps
音频单元	音频压缩标准	AAC
	音频压缩码率	32~192Kbps可调
功能接口	视频输入	4路HDMI
	视频输出	2路HDMI
	音频输入	4路3.5mm LINE IN
	音频输出	2路3.5mm LINE OUT
	网络接口	1路RJ45:10/100/1000M自适应
	COM接口	3路凤凰端子RS232
	USB接口	3路Type-A USB3.0
	电源接口	内径2.5mm,外径5mm DC电源座
电源单元	输入电源	DV 19V
	最大功耗	<30W
	待机功耗	<2W
运行环境	储藏温度	-10℃~+50℃
	储藏湿度	90%RH
	工作温度	0℃~50℃
	工作湿度	70%RH
物理特性	安装方式	机柜式
	机身颜色	黑色
	机身材质	前面板：铝合金、机箱：钣金SGCC
	整机尺寸	483.4mm(W) x 318.5mm(D) x46mm(H)
	包装方式	纸箱+珍珠棉
	包装尺寸	492.00*353.00*147.00mm
	净重	约3.0Kg
	毛重	约5.0Kg
附件	电源适配器、接地线、合格证保修卡、光盘说明书、装箱清单；

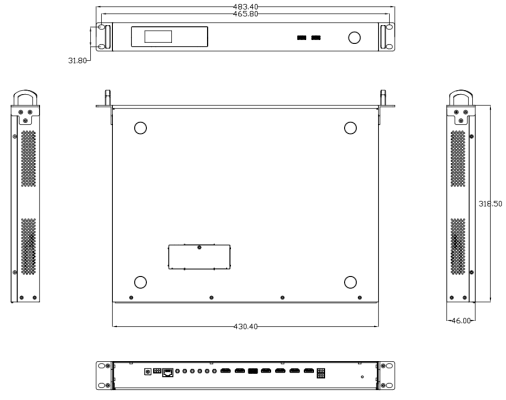

尺寸图

温馨提示： 作为我们不断完善，改进产品的一部分，本公司保留不必预先通知就更改设计的权利。以上规格数值为产品设备的标称值。个体产品的数值与这些数值可能有些出入
